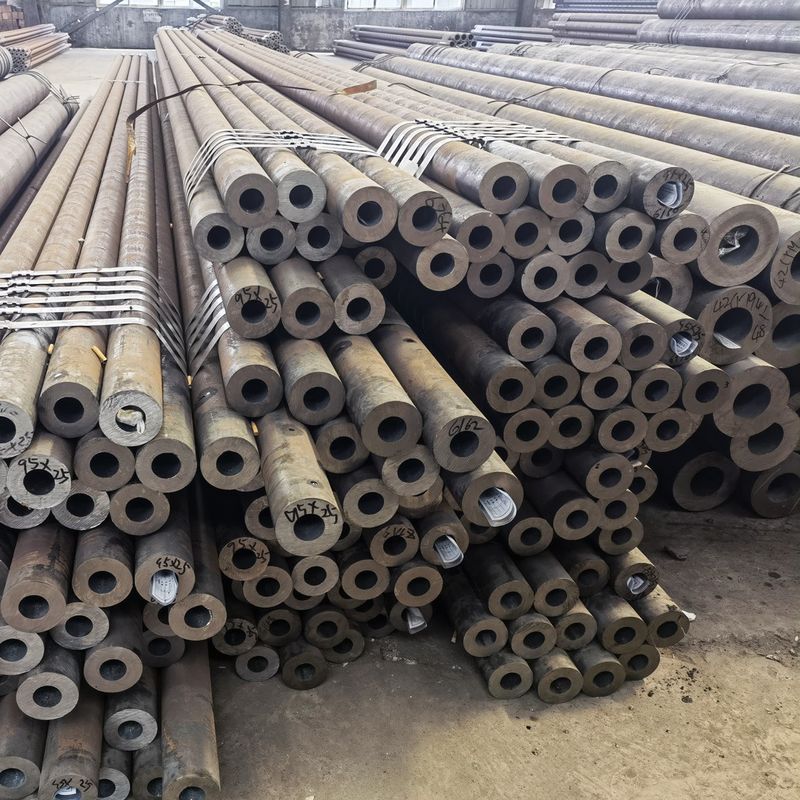

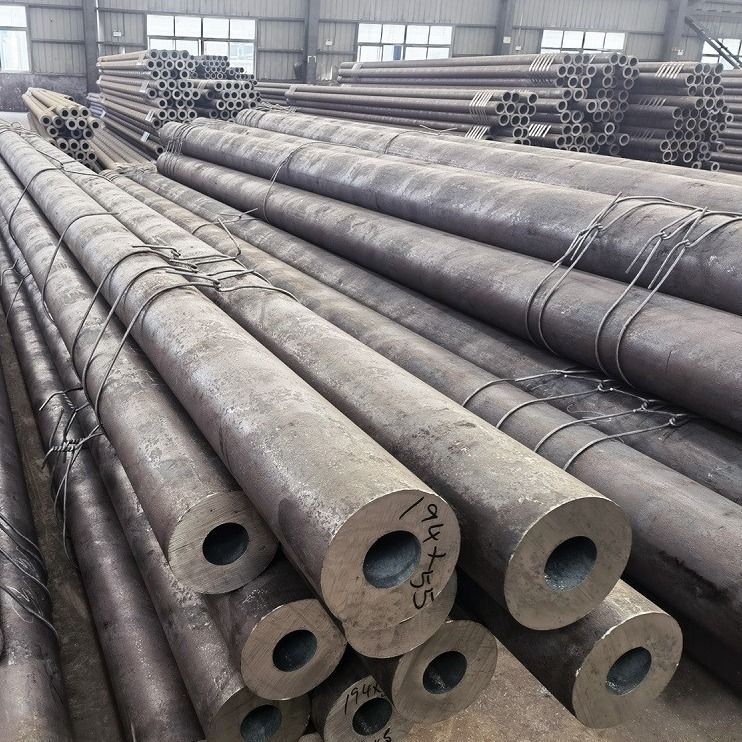

खोखली बेलनाकार संरचना बॉयलर पाइप सीमलेस स्टील पाइप
एक सीमलेस बॉयलर ट्यूब, जिसे सीमलेस स्टील बॉयलर ट्यूब के रूप में भी जाना जाता है, एक प्रकार का ट्यूब है जिसे विशेष रूप से बॉयलर सिस्टम में उपयोग के लिए डिज़ाइन किया गया है।यह उच्च गुणवत्ता वाले इस्पात से बना एक खोखला बेलनाकार संरचना है जो बॉयलरों के भीतर उत्पन्न उच्च तापमान और दबाव का सामना कर सकता है.
सीमलेस बॉयलर ट्यूबों की विशेषता उनके सीमलेस निर्माण से होती है, जिसका अर्थ है कि ट्यूब की लंबाई के साथ कोई वेल्डेड जोड़ या सीम नहीं होते हैं।यह निर्बाध डिजाइन संभावित कमजोर बिंदुओं को समाप्त करता है और ट्यूब की ताकत और अखंडता को बढ़ाता हैउच्च दबाव और उच्च तापमान अनुप्रयोगों के लिए उपयुक्त है।
विनिर्देश
|
उत्पाद का नाम
|
सामग्री
|
मानक
|
आकार ((मिमी)
|
आवेदन
|
|
कम तापमान वाली नली
|
16MnDG
10MnDG 09DG 09Mn2VDG 06Ni3MoDG एएसटीएम ए३३३ |
GB/T18984-
2003
एएसटीएम ए३३३
|
OD:8-1240*
WT:1-200 |
- 45 °C ~ 195 °C कम तापमान दबाव कंटेनर और कम तापमान हीट एक्सचेंजर पाइप पर लागू करें
|
|
उच्च दबाव बॉयलर ट्यूब
|
20G
ASTMA106B ASTMA210A ST45.8-III |
GB5310-1995
ASTM SA106 ASTM SA210 DIN17175-79 |
OD:8-1240*
WT:1-200 |
उच्च दबाव बॉयलर ट्यूब, हेडर, स्टीम पाइप आदि के निर्माण के लिए उपयुक्त
|
|
पेट्रोलियम क्रैकिंग ट्यूब
|
10
20 |
GB9948-2006
|
ओडीः 8-630*
WT:1-60 |
तेल रिफाइनरी भट्ठी ट्यूब, हीट एक्सचेंजर ट्यूब में इस्तेमाल किया
|
|
निम्न मध्यम दबाव बॉयलर ट्यूब
|
10#
20# 16Mn,Q345 |
GB3087-2008
|
OD:8-1240*
WT:1-200 |
कम और मध्यम दबाव के बॉयलर और लोकोमोटिव बॉयलर की विभिन्न संरचनाओं के निर्माण के लिए उपयुक्त
|
|
सामान्य संरचना
ट्यूब का
|
10#,20#,45#,27SiMn
एएसटीएम ए५३ए,बी 16Mn,Q345 |
GB/T8162-
2008 GB/T17396- 1998 एएसटीएम ए५३ |
OD:8-1240*
WT:1-200 |
सामान्य संरचना, इंजीनियरिंग समर्थन, यांत्रिक प्रसंस्करण आदि पर लागू करें
|
|
तेल का आवरण
|
J55,K55,N80,L80
C90,C95,P110 |
एपीआई एसपीईसी 5सीटी
आईएसओ11960 |
ओडीः60-508*
डब्ल्यू टी:4.24-16.13 |
तेल कुओं के आवरण में तेल या गैस के निष्कर्षण के लिए उपयोग किया जाता है, तेल और गैस कुओं की साइडवॉल में उपयोग किया जाता है
|
बॉयलर सीमलेस ट्यूब की उत्पादन विधि
बॉयलर सीमलेस ट्यूब एक प्रकार की सीमलेस ट्यूब है। विनिर्माण विधि सीमलेस पाइप के समान है,लेकिन स्टील पाइप के निर्माण में इस्तेमाल किए जाने वाले स्टील ग्रेड पर सख्त आवश्यकताएं हैंऑपरेटिंग तापमान के अनुसार, इसे सामान्य बॉयलर ट्यूब और उच्च दबाव बॉयलर ट्यूब में विभाजित किया जा सकता है।
(1) विनिर्माण विधि:
सामान्यतः बॉयलर सीमलेस पाइप का सर्विसेज तापमान 450°C से कम होता है। घरेलू पाइप मुख्य रूप से नंबर 10 और नंबर 20 कार्बन स्टील के गर्म लुढ़का हुआ पाइप या ठंडा खींचा हुआ पाइप से बने होते हैं।
2 उच्च दबाव वाले बॉयलर ट्यूबों का उपयोग अक्सर उच्च तापमान और उच्च दबाव की स्थिति में किया जाता है।ट्यूबों ऑक्सीकरण और उच्च तापमान धुआं गैस और जल वाष्प की कार्रवाई के तहत जंग हो जाएगास्टील पाइप को उच्च स्थायित्व शक्ति, उच्च ऑक्सीकरण और संक्षारण प्रतिरोध और अच्छी संगठनात्मक स्थिरता की आवश्यकता होती है।
सीमलेस स्टील ट्यूब उत्पादन प्रक्रियाः
गर्म लुढ़काया (बाहर निकाला) सीमलेस स्टील ट्यूबः गोल ट्यूब बिलेट → हीटिंग → छेद → तीन रोल क्रॉस लुढ़काव,निरंतर रोलिंग या एक्सट्रूज़न → ट्यूब हटाना → आकार (या कम करना) → ठंडा करना → सीधा करना →हाइड्रोस्टैटिक परीक्षण (या दोष का पता लगाना) → चिह्नित करना → भंडारण
b. ठंडा खींचा (रोल्ड) सीमलेस स्टील ट्यूबः round tube blank→heating→perforation→heading→annealing→pickling→oiling (copper plating)→multi-pass cold drawing (cold rolling)→blank tube→heat treatment→Straightening→hydrostatic test (flaw detection)→marking→warehousing
(2) आवेदनः
1 सामान्य बॉयलर सीमलेस पाइप मुख्य रूप से पानी की दीवार पाइप, उबलते पानी के पाइप, सुपरहीटेड स्टीम पाइप, लोकोमोटिव बॉयलर के लिए सुपरहीटेड स्टीम पाइप बनाने के लिए उपयोग किए जाते हैं,बड़े और छोटे धुआं पाइप और आर्क ईंट पाइप.
2 उच्च दबाव वाले बॉयलर ट्यूबों का उपयोग मुख्य रूप से उच्च दबाव वाले और अति उच्च दबाव वाले बॉयलरों के सुपरहीटर ट्यूबों, रिहीटर ट्यूबों, एयर गाइड ट्यूबों, मुख्य स्टीम ट्यूबों आदि के निर्माण के लिए किया जाता है।
बॉयलर सीमलेस स्टील ट्यूब स्टील ग्रेड को अपनाता हैः
(1) उच्च गुणवत्ता वाले कार्बन संरचनात्मक इस्पात ग्रेड 20G, 20MnG और 25MnG हैं।
(2) मिश्र धातु संरचनात्मक स्टील ग्रेड 15MoG, 20MoG, 12CrMoG, 15CrMoG, 12Cr2MoG, 12CrMoVG, 12Cr3MoVSiTiB, आदि।
(3) आमतौर पर उपयोग किए जाने वाले 1Cr18Ni9 और 1Cr18Ni11Nb बॉयलर ट्यूबों को जंग और गर्मी प्रतिरोधी स्टील्स के साथ हाइड्रोस्टैटिक परीक्षणों के अधीन किया जाना चाहिए,रासायनिक संरचना और यांत्रिक गुणों को सुनिश्चित करने के अलावा एक-एक करके फ्लेरिंग और सपाट परीक्षणस्टील पाइपों को गर्मी से इलाज की स्थिति में दिया जाता है।
